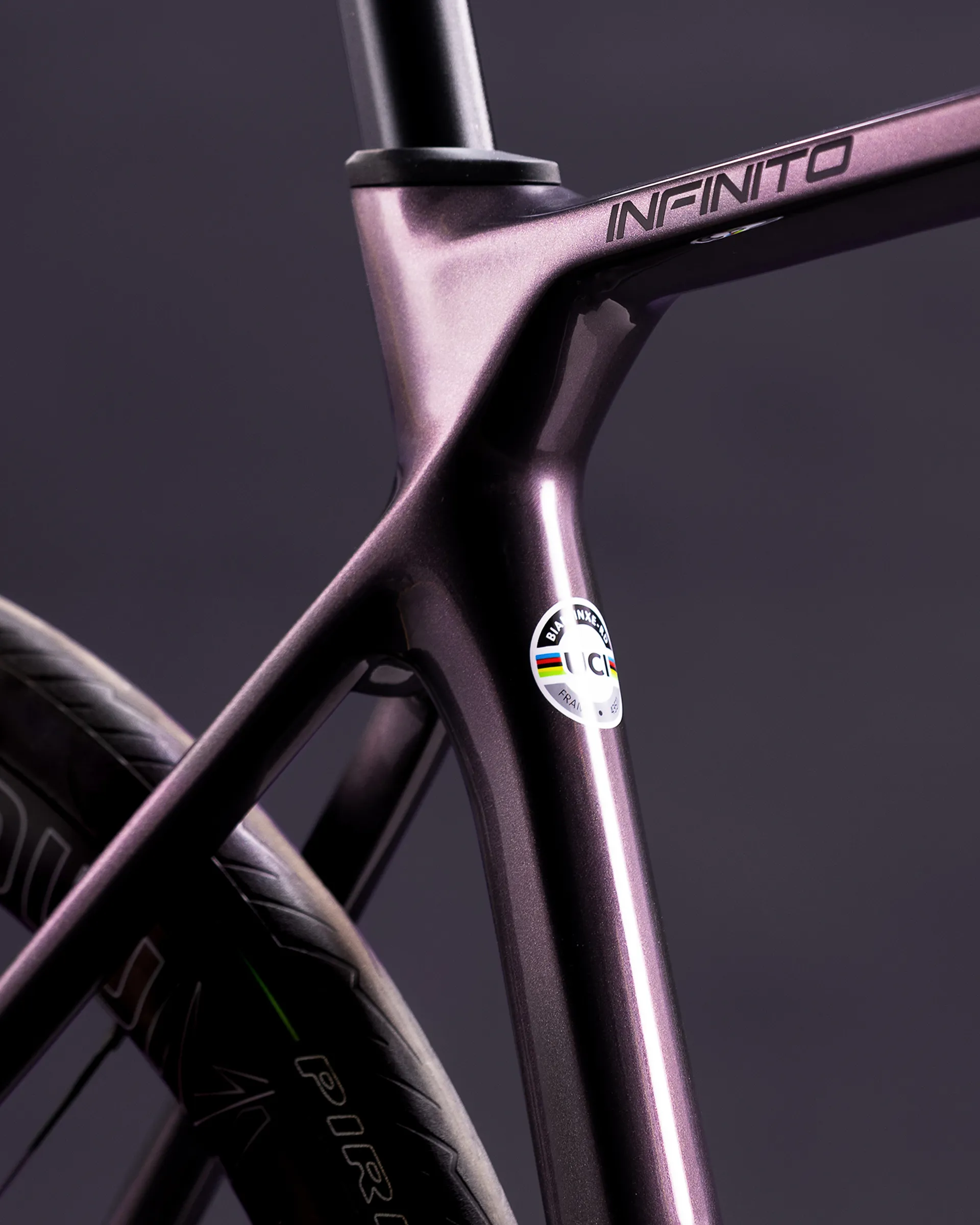

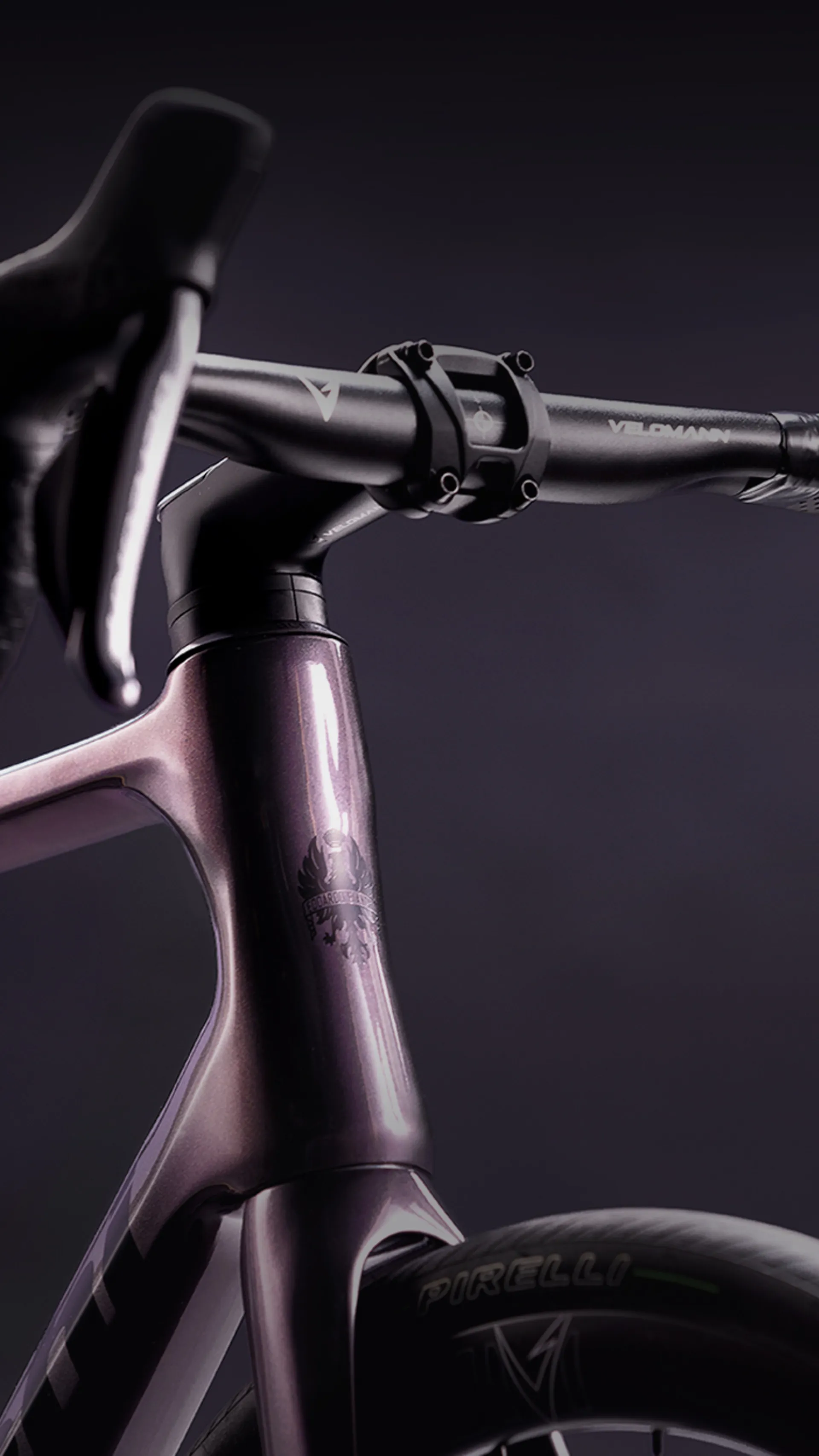

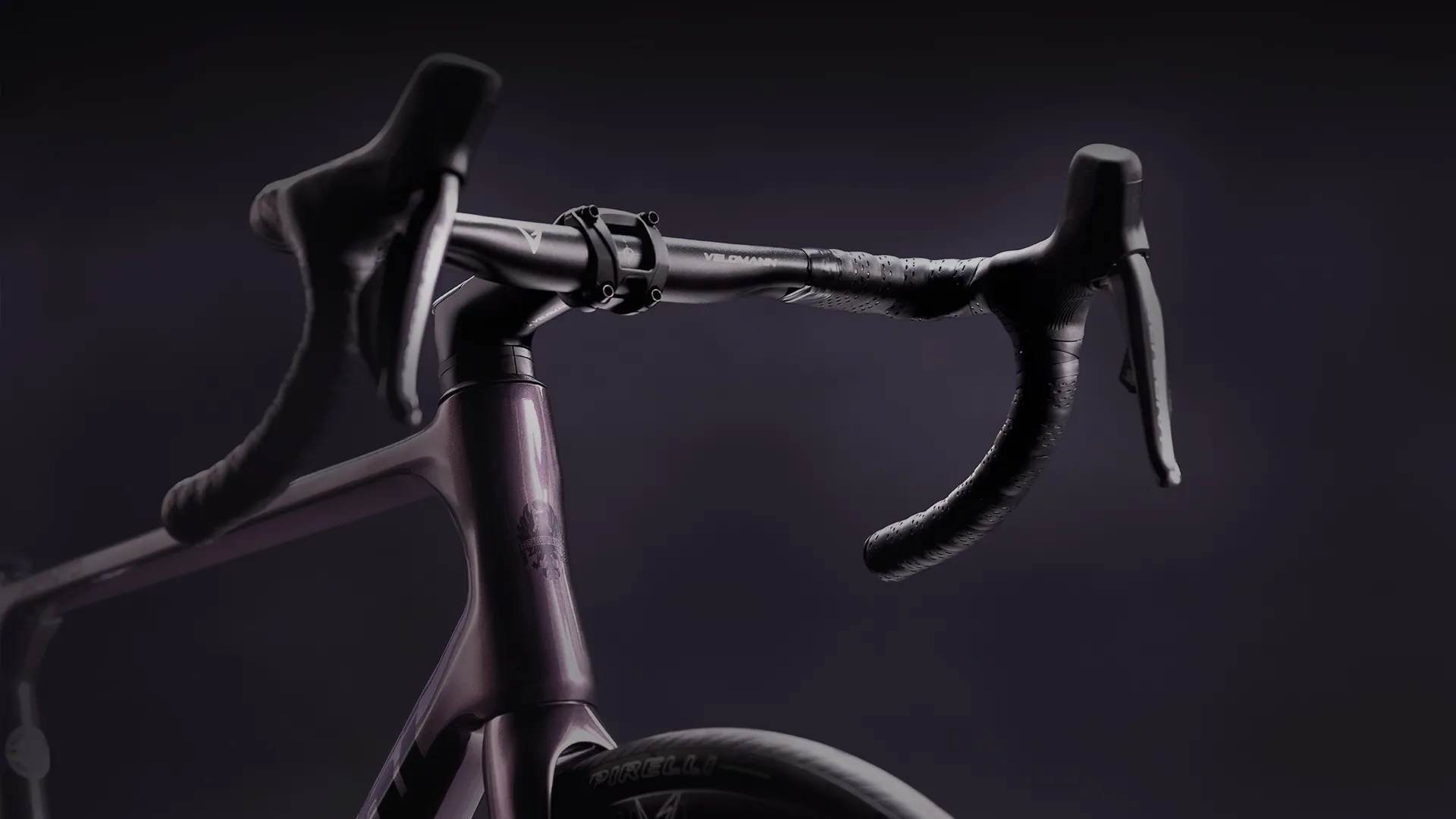

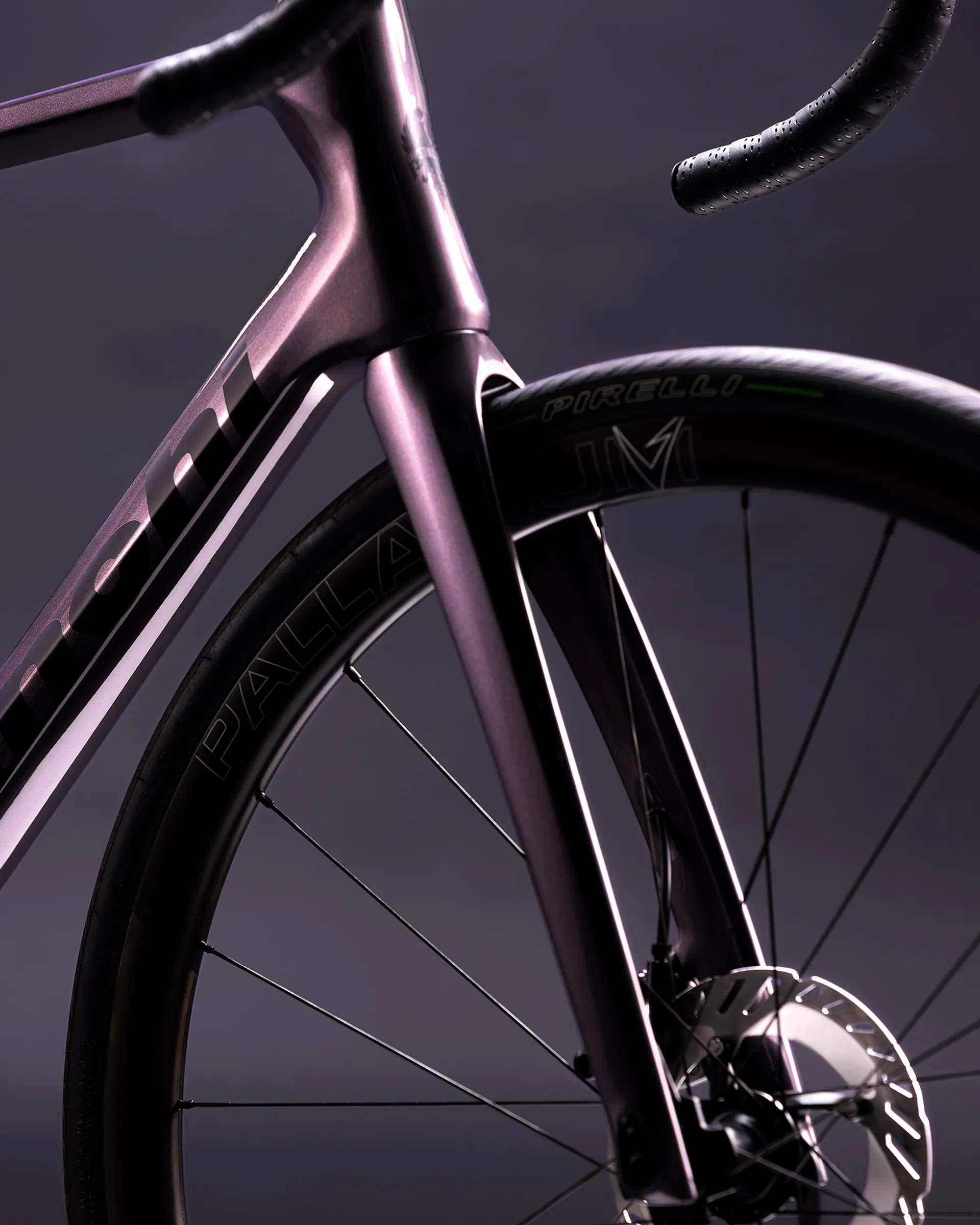

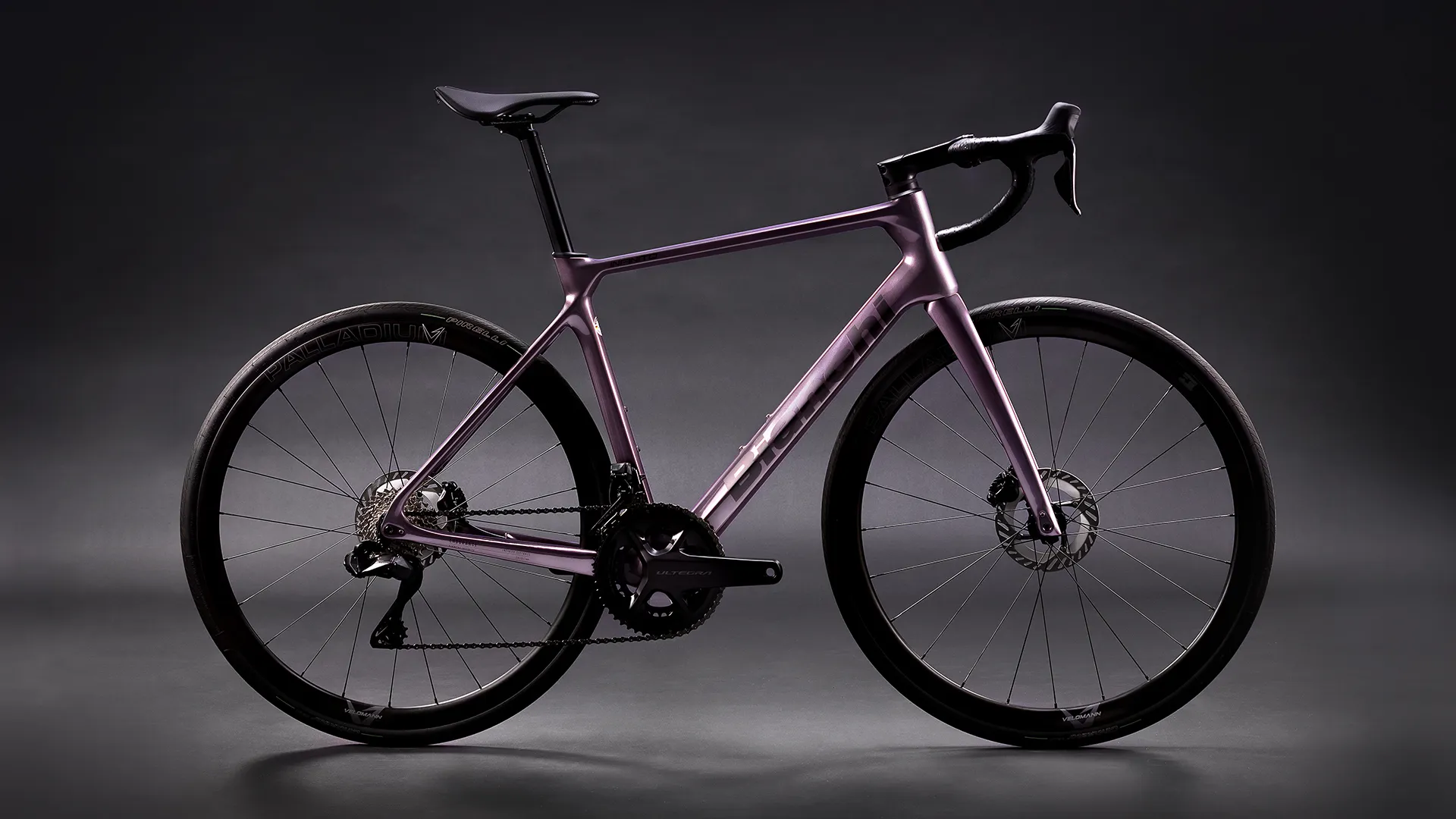

Size & Frame Geometry
Data provided in table format for sizes 470, 500, 530, 550, 570, 590, 610 across dimensions A, B1, C, D, E, F, G, G1, H, I, X, Y, W.
-
Size 470
A: 420, B1: 515, C: 415, D: 68, E: 120, F: 580, G: 74,5°, G1: 70,5°, H: 43, I: 375, X: 371, Y: 521, W: 986
-
Size 500
A: 450, B1: 525, C: 415, D: 68, E: 135, F: 583, G: 74,5°, G1: 71,5°, H: 43, I: 375, X: 375, Y: 539, W: 988
-
Size 530
A: 480, B1: 535, C: 415, D: 68, E: 150, F: 588, G: 74°, G1: 71°, H: 43, I: 375, X: 377, Y: 553, W: 993
-
Size 550
A: 500, B1: 550, C: 415, D: 68, E: 165, F: 593, G: 73,5°, G1: 72°, H: 43, I: 375, X: 381, Y: 569, W: 999
-
Size 570
A: 520, B1: 560, C: 415, D: 68, E: 165, F: 593, G: 73,5°, G1: 72,5°, H: 43, I: 375, X: 386, Y: 585, W: 1004
-
Size 590
A: 540, B1: 575, C: 420, D: 68, E: 195, F: 608, G: 73°, G1: 72,5°, H: 43, I: 375, X: 391, Y: 600, W: 1019
-
Size 610
A: 560, B1: 585, C: 420, D: 68, E: 210, F: 612, G: 72,5°, G1: 72,5°, H: 43, I: 375, X: 392, Y: 614, W: 1023
